【測るもの】オムロン携帯型心電計 HCG-801

11 年前に不整脈が頻発するようになって、循環器内科でホルター心電計を付けてもらったことがあります。なぜかホルター心電計を付けているときにかぎって不整脈の症状が出ないので、やむなく携帯用の小型心電計を自腹で購入して不整脈が出たときにすぐに心電図を採れるようにしました。今回ご紹介するのはそのときに購入した「オムロン携帯型心電計 HCG-801」です。

なお、不整脈のほうは、その後昭和大学病院で運動心電図を2回ほど採ったところ狭心症の疑いがあるということで、冠動脈にカテーテルまで入れて調べたものの異常は見つからず、地元の内科医院に戻されました。万一に備えてニトロペンを処方してもらって持ち歩きましたが、結局服用することなく症状は治まってしまいました。携帯心電計はその後も外出時には持ち歩くようにしています。

オムロン携帯型心電計 HCG-801

オムロン携帯型心電計 HCG-801 は単4乾電池2本で動作する小型軽量の心電計で、胸部(左側の乳首の下5センチ)に電極を押し当てて脈動の測定を行います。他社製の携帯型心電計では手首での測定ができるものもありますが、HCG-801手首での測定はできません*1

HCG-801 の特徴は頻脈や徐脈が測定できることです。他の携帯心電計にはこれらが測定できないものもあるので、とりあえず1台購入するとしたら HCG-801 一択と言っていいでしょう。

f:id:pepeprism:20200927010318j:plain
f:id:pepeprism:20200927010338j:plain
f:id:pepeprism:20200927010351j:plain
オムロン携帯型心電計 HCG-801 のパッケージ。
f:id:pepeprism:20200927010633j:plain
f:id:pepeprism:20200927010535j:plain
f:id:pepeprism:20200927010707j:plain

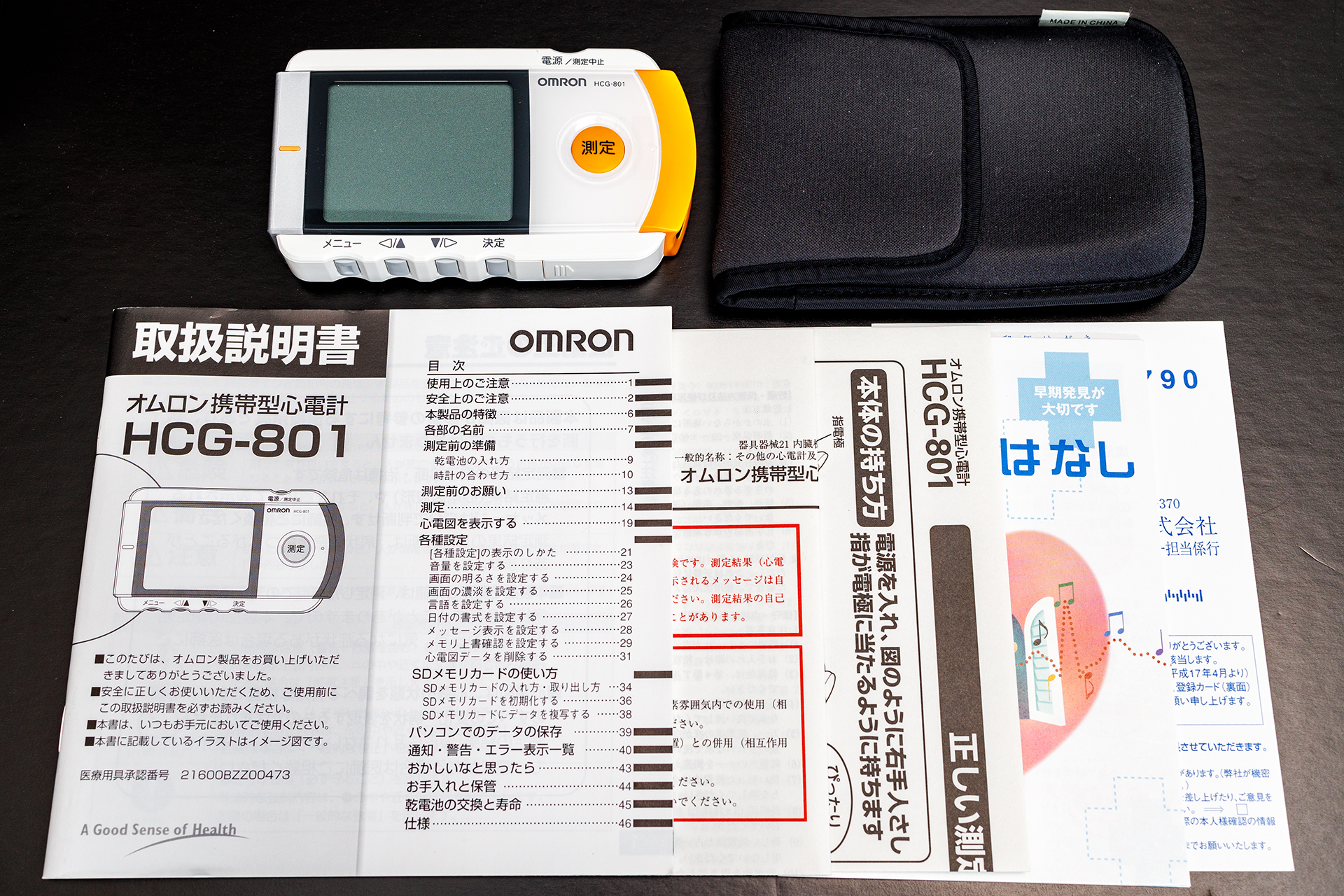

① 本体の他に専用ソフトケースと取説類が付属します。

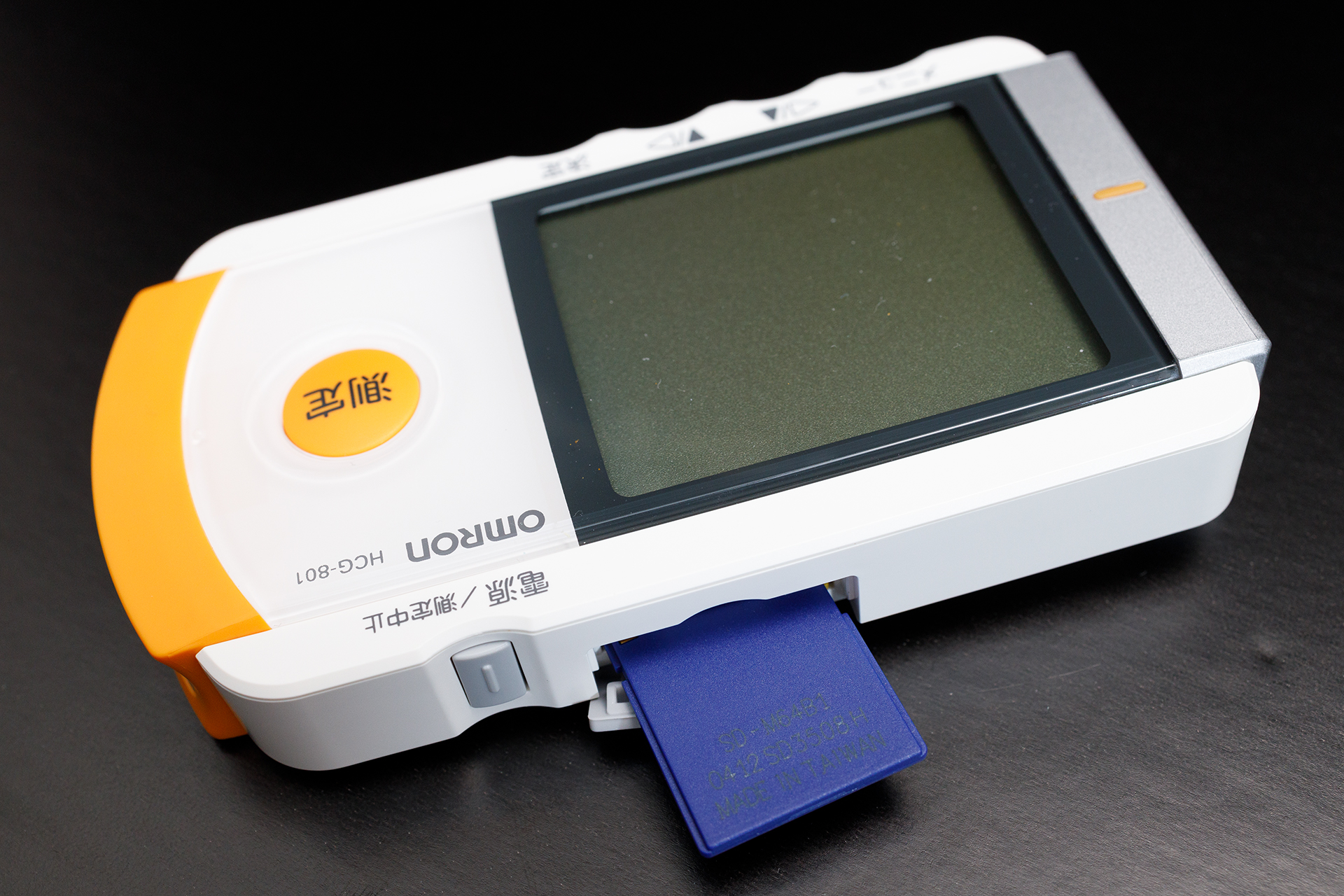

② データは本体内メモリに記録できるほか、SD カードに保存することもできます。

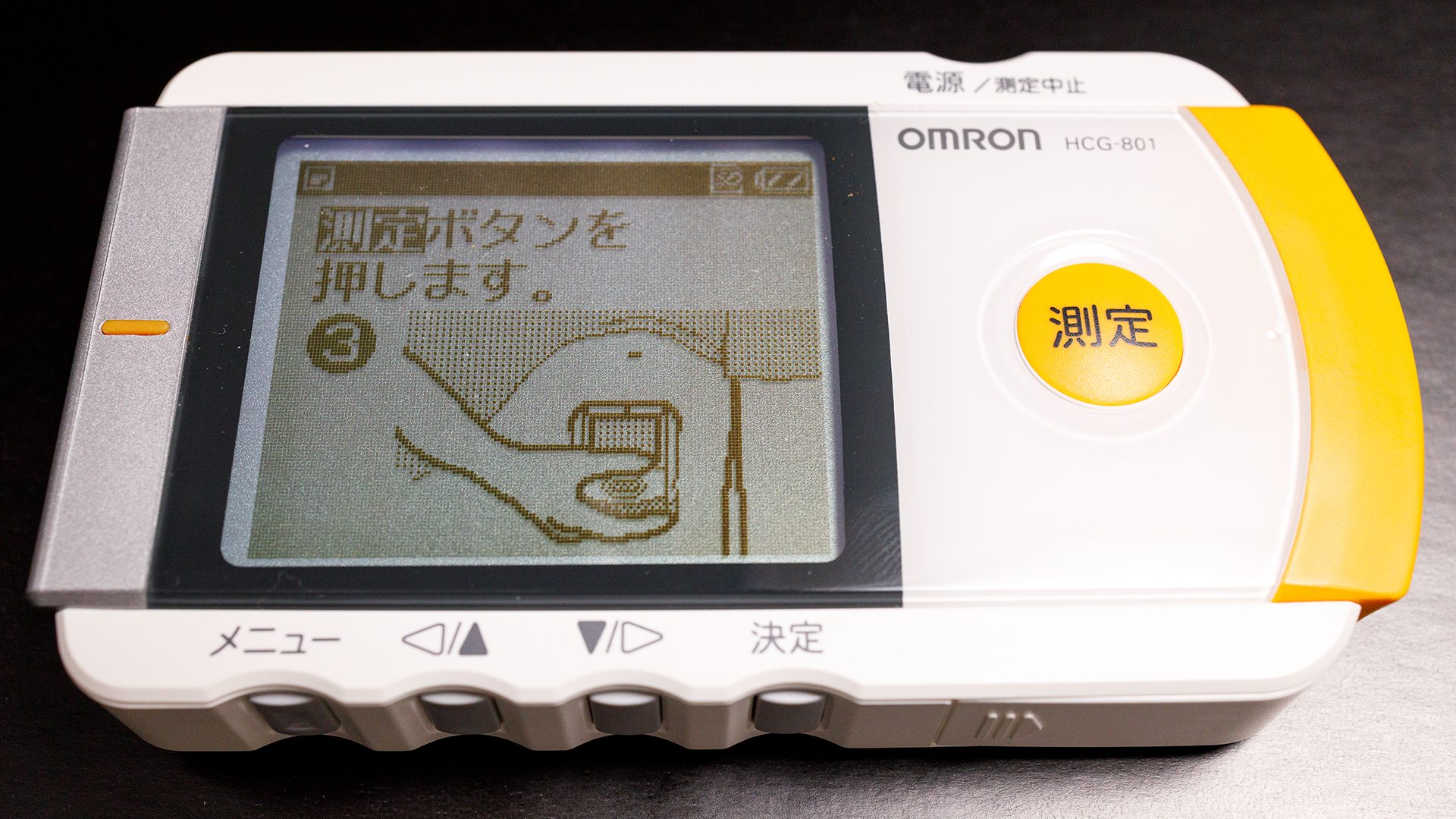

③ 操作系は上面に電源スイッチ(測定停止兼用)、仮面に操作ボタンが並んでいます。

測定手順および心電図の表示

本体の電源を入れると液晶画面に測定の手順が表示されます。

f:id:pepeprism:20200927011114j:plain
f:id:pepeprism:20200927011128j:plain
f:id:pepeprism:20200927011204j:plain

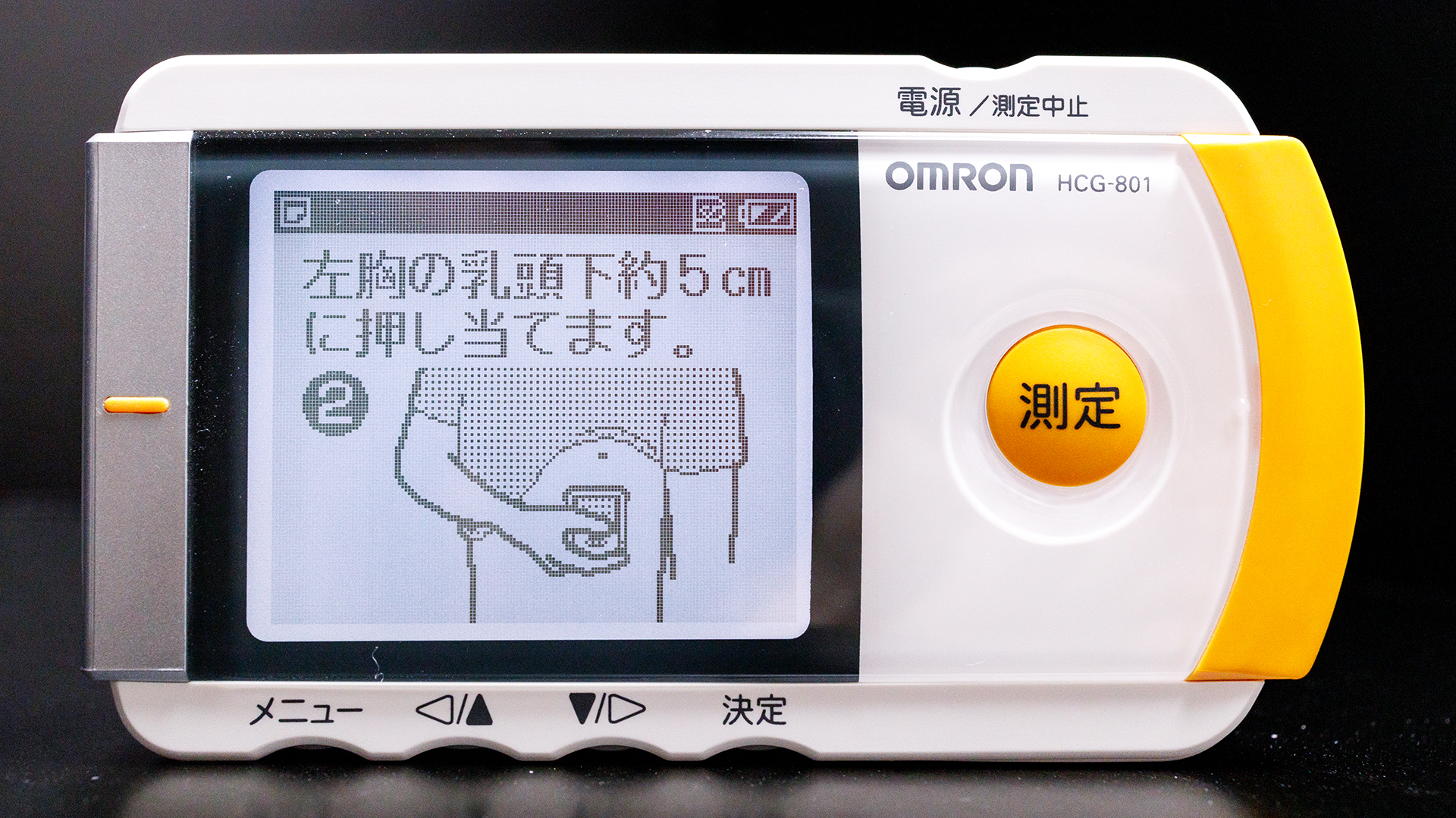

電源を入れると、測定手順が表示されます。

 測定結果は本体内蔵メモリまたは SD カードに保存されます。保存されたデータは本体液晶に一覧表示され、データを選択すると心電図および診断結果が液晶画面に表示されます。

f:id:pepeprism:20200927013721j:plain
f:id:pepeprism:20200927013732j:plain
f:id:pepeprism:20200927013745j:plain
① 保存されている測定結果を一覧表示できます。一覧からデータを選択すると液晶画面下部に脈拍等が簡易表示されます。
② データを選択して決定ボタンを押すと心電図が表示されます。

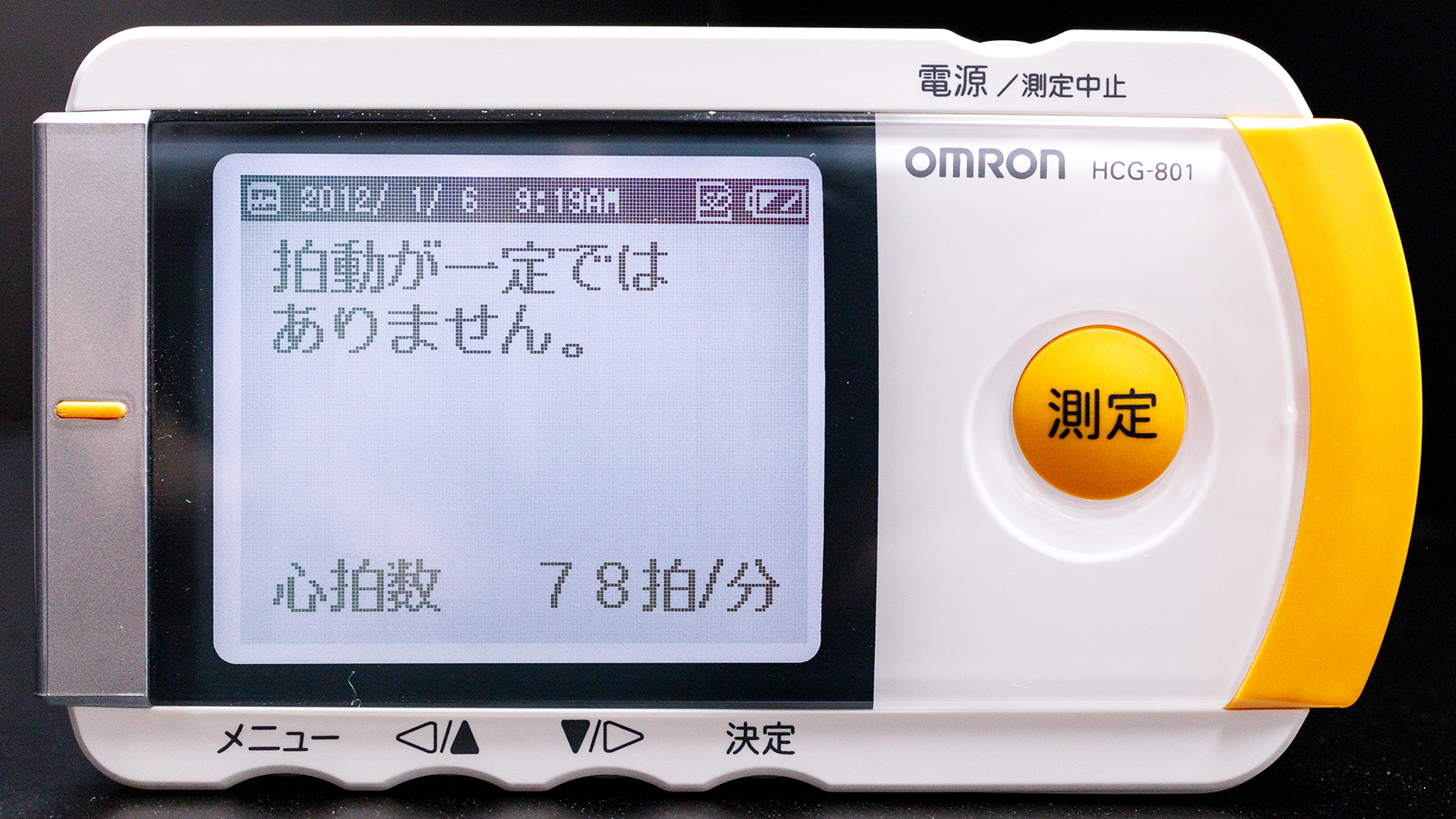

③ さらにもう一度決定ボタンを押すと簡単な診断結果が表示されます。

オムロン心電図印刷ソフト HCG-SOFT-2

SD カードに保存されたデータは、専用のソフト「オムロン心電図印刷ソフト HCG-SOFT-2」(別売*2)を使用することで Windows PC にコピーされ、より詳細なレポートを閲覧することができます。

f:id:pepeprism:20200927015111j:plain

オムロン心電図印刷ソフト HCG-SOFT-2。写真はバージョン 1.0(Windows XP対応)のものですが、最新バージョンは 1.2(Windows 10対応)になっています。

HCG-SOFT-2 でプリントアウトしたレポートは主治医に提示して診断を仰ぐことができます。

f:id:pepeprism:20200927015531j:plain
f:id:pepeprism:20200927015554j:plain

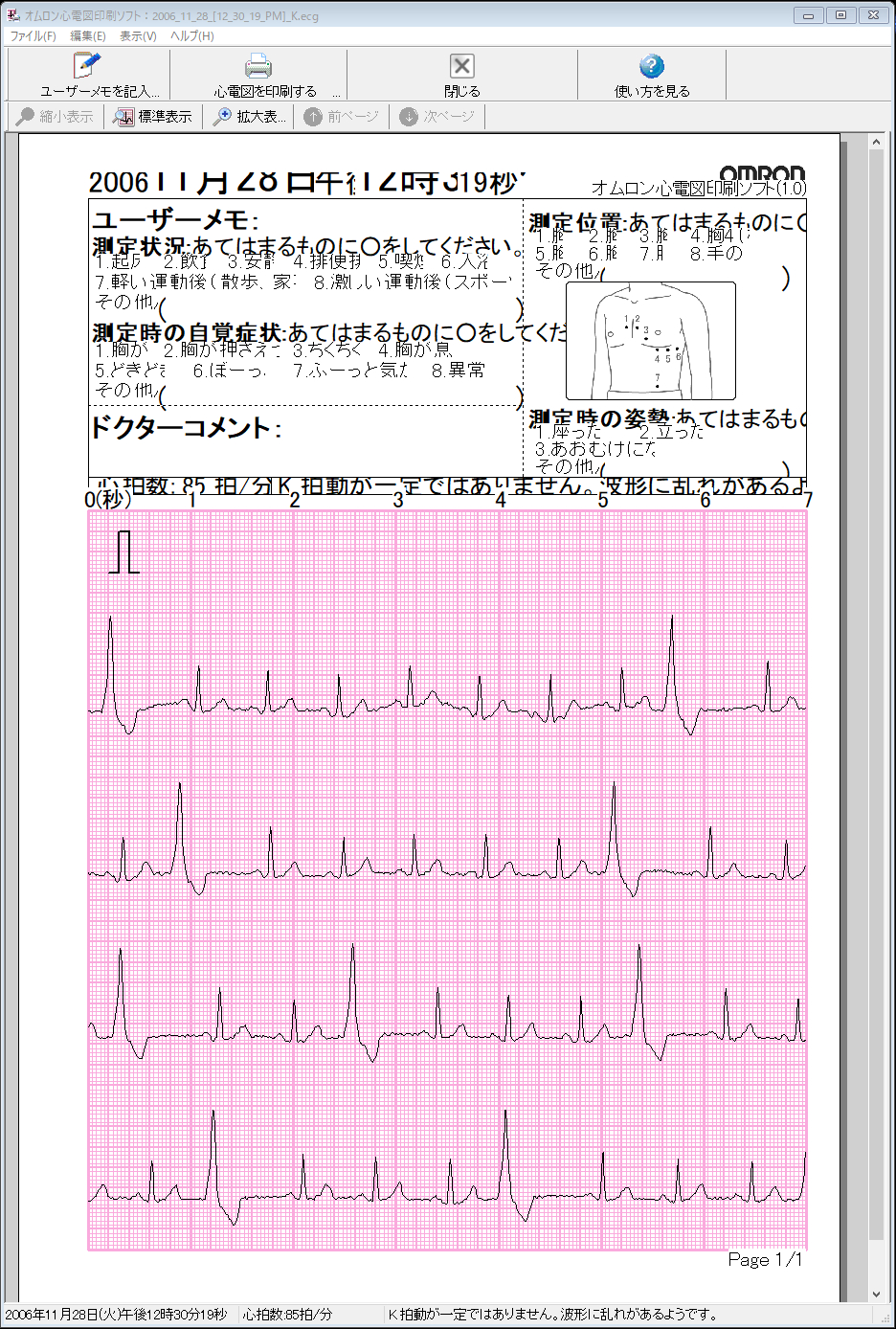

HCG-SOFT-2 で表示されるレポート。私が使っているのは旧バージョン(Ver 1.0、WindowsXP 対応)のものなので詳細画面でフォント表示がおかしくなっていますが、最新バージョンを使えばこの不具合はありません。

商品リンク

[asin:B00FAIBE16:detail]

*1:手首でも脈動は測れますが正確なデータは採れません。

*2:なお、このソフトは以前は医療従事者(もしくはその許可を得た者)にのみ限定で販売されていましたが、最近はネットで簡単に買えるようになりました。
