S&W M629 Classic .44 MAGNUM ( マルシン製ガスリボルバー ) の修理

ヤフオクで S&W M629 Classic .44 MAGNUM ( マルシン製ガスリボルバー ) のジャンク品を落札したので修理を行いました。

S&W M629 Classic .44 MAGNUM

今回購入した S&W M629 Classic .44 MAGNUM はマルシン製のガスリボルバーで、 X カートリッジ化される以前の旧型製品です。

パッケージ

銃本体にカートリッジが装填された状態でパッケージに入っていました。

パッケージの中には、銃本体とカートリッジのほかに、取扱説明書とカタログ以外の附属品は入っていませんでした。

故障個所の修理・調整

故障の内容は以下の通りです。

1. ハンマーが起こせない。
2. トリガが引けない。
3. 注入したガスが放出されない。

さっそく分解してみます。グリップを外し、サイドプレートを留めている４本のビスを外してサイドプレートを外すと発射機構が現れます。

サイドプレートを外すと、ハンマーやトリガなどのメカが現れます。

ハンマーの部分を見るとセーフティレバーがセーフティ位置で固着していてハンマーをロックしていました。

セーフティレバーが固着していてハンマーをロックしていました。

セーフティレバーを引き抜いて研磨を行うと同時に、ストッパーの役目をしているボールベアリングや各可動部分にシリコンオイルを注油してスムーズに動作するようにしました。

セーフティレバーの研磨と各メカ部分への注油を行いました。

動作確認

youtu.be

カートリッジを磨く

付属の金属製カートリッジの色がくすんで汚れが目立つので、金属磨きを使って奇麗にしました。

付属の金属製カートリッジの汚れが目立つので磨いて奇麗にします。

筆者は、金属磨き用クリーナーとして「ピカール」シリーズを愛用しています。ピカールには「ピカールネオ」、「ピカール液」、「ピカールネリ」、「ピカール ラビングコンパウンド」等のラインナップがありますが、ピカール特有の匂い（油臭さ）がきついのが難点です。
今回は、油臭い匂いがなくて仕上げ材としても扱いやすい「ピカールネオ」を使用しました。

金属磨き用クリーナーは「ピカールネオ」を使いました。

ウェスに「ピカールネオ」を少量付けて金属製カートリッジを磨き上げます。ピカールは少量でもかなり汚れが落ちますので付けすぎないように注意しましょう。

ウェスに少量の「ピカールネオ」を付けてカートリッジを磨きます。

銃本体の表面を磨く

なお、銃本体は「クレポリメイトクリア」でツヤ出しと表面保護を行いました。 フレーム部分はメッキなのでピカールでも磨けなくはないのですが、ピカールはプラを侵してしまう可能性があるので安全策をとってプラ用ポリッシュであるクレポリメイトを使用しました。

磨き終えたカートリッジを銃とともにパッケージに並べてみました。

弾速チェック

マルイの 0.2g バイオ BB 弾を使用して弾速の測定を行いました。

www.youtube.com

最大 57.2 m/s、最小 50.4 m/s、平均 53.2 m/s でした。

重量測定

BB 弾の装填とガスの充填を行わずに、銃本体とカートリッジの重量を測定しました。

カートリッジのみを装填した状態での銃の重量は 743 g でした。

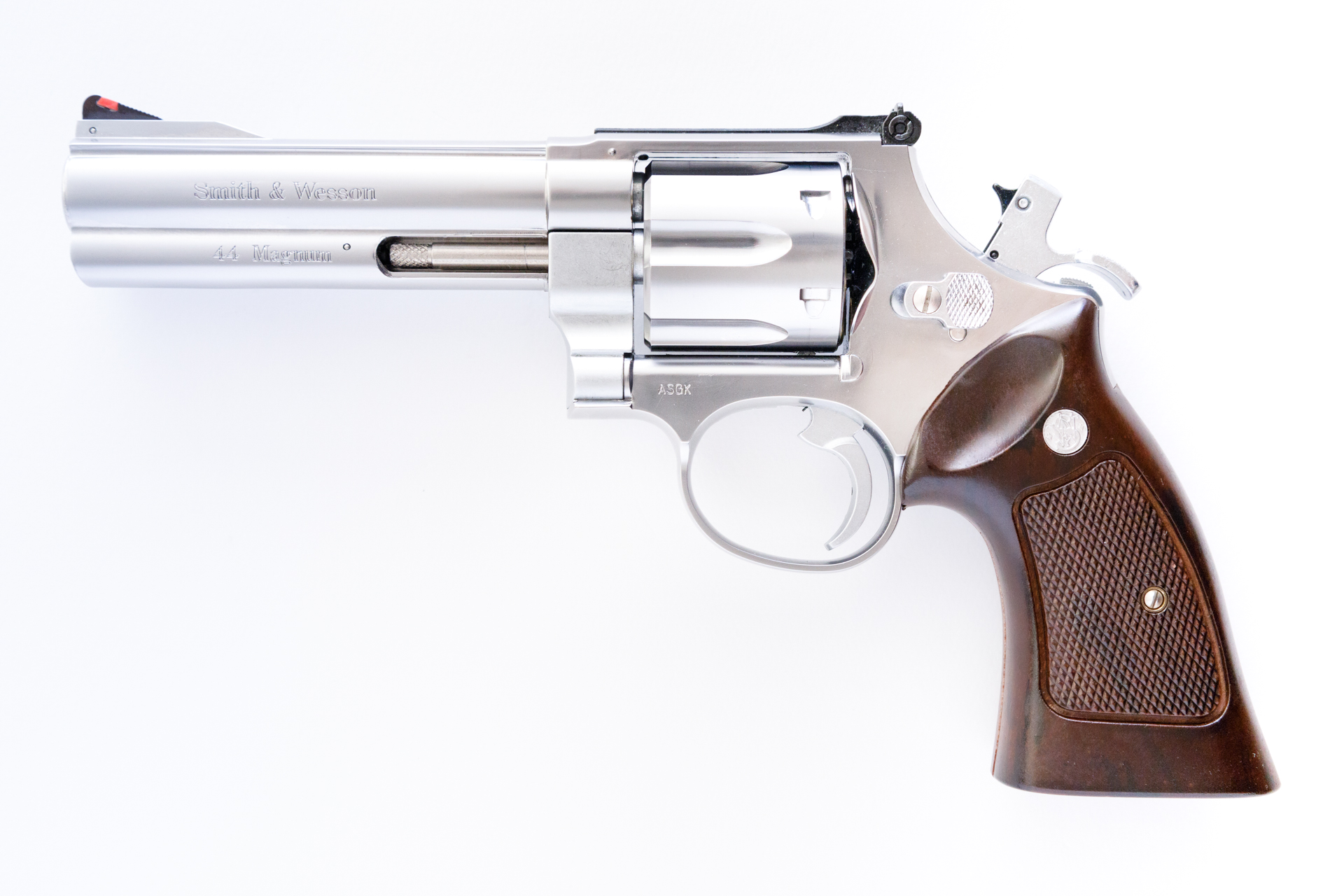

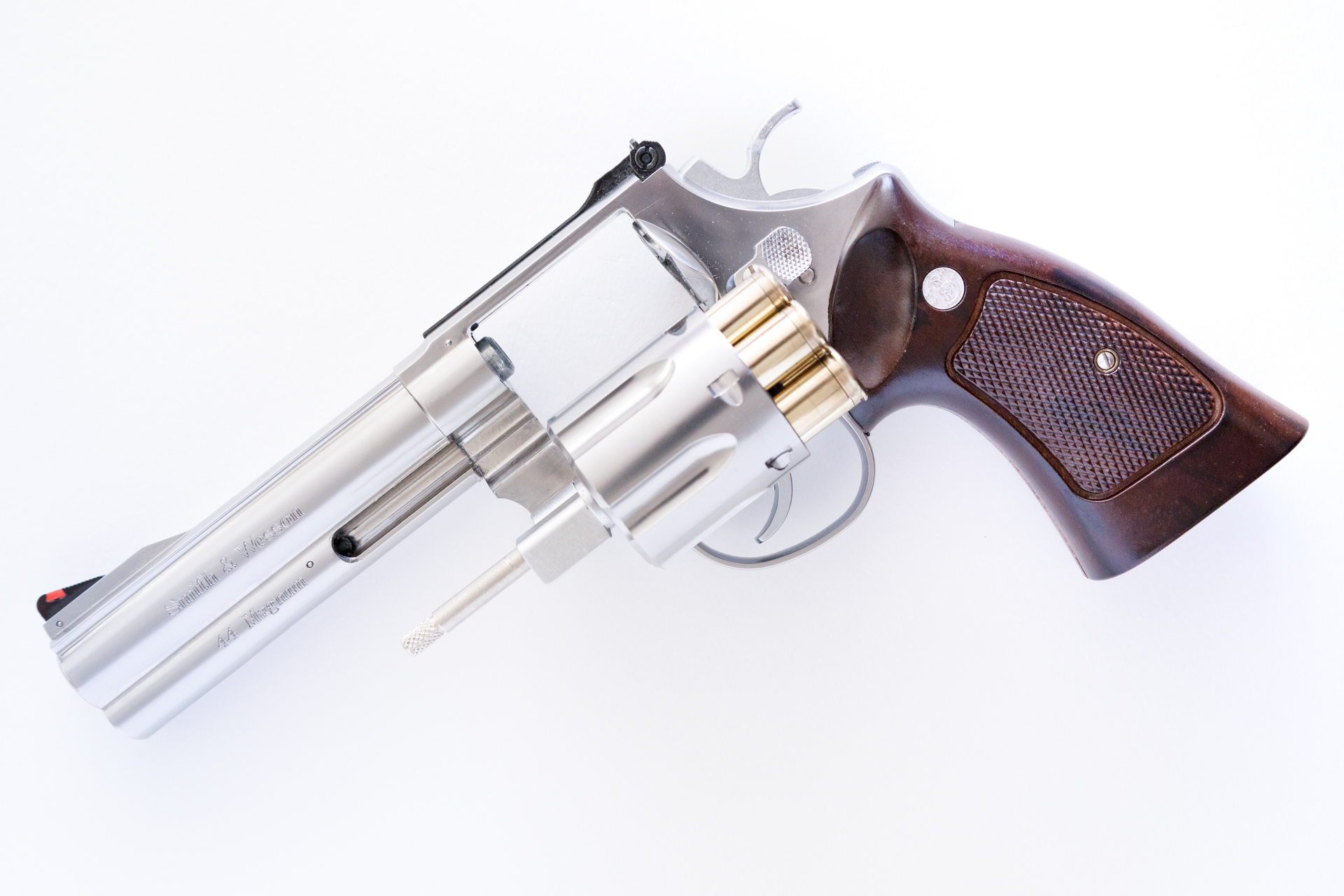

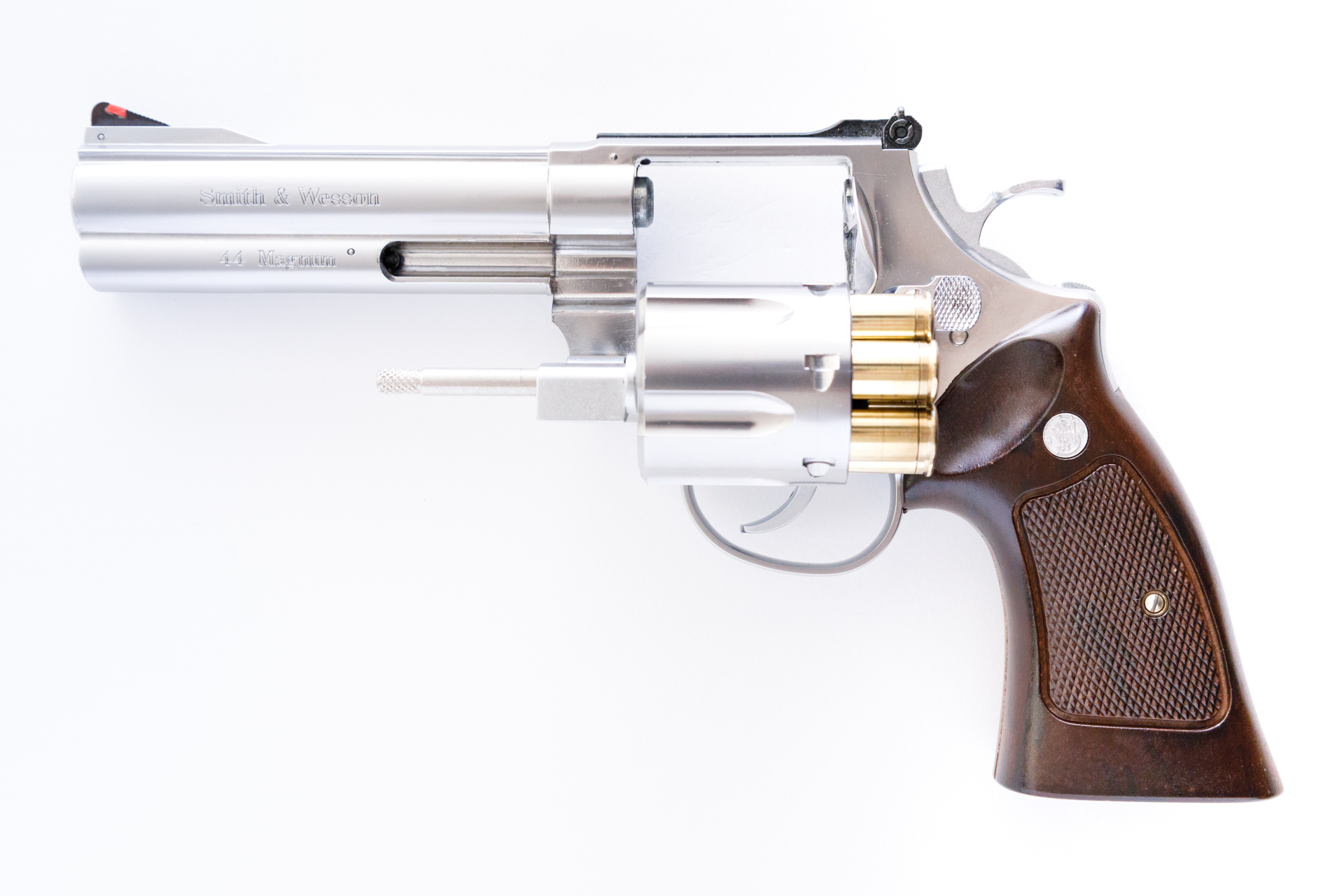

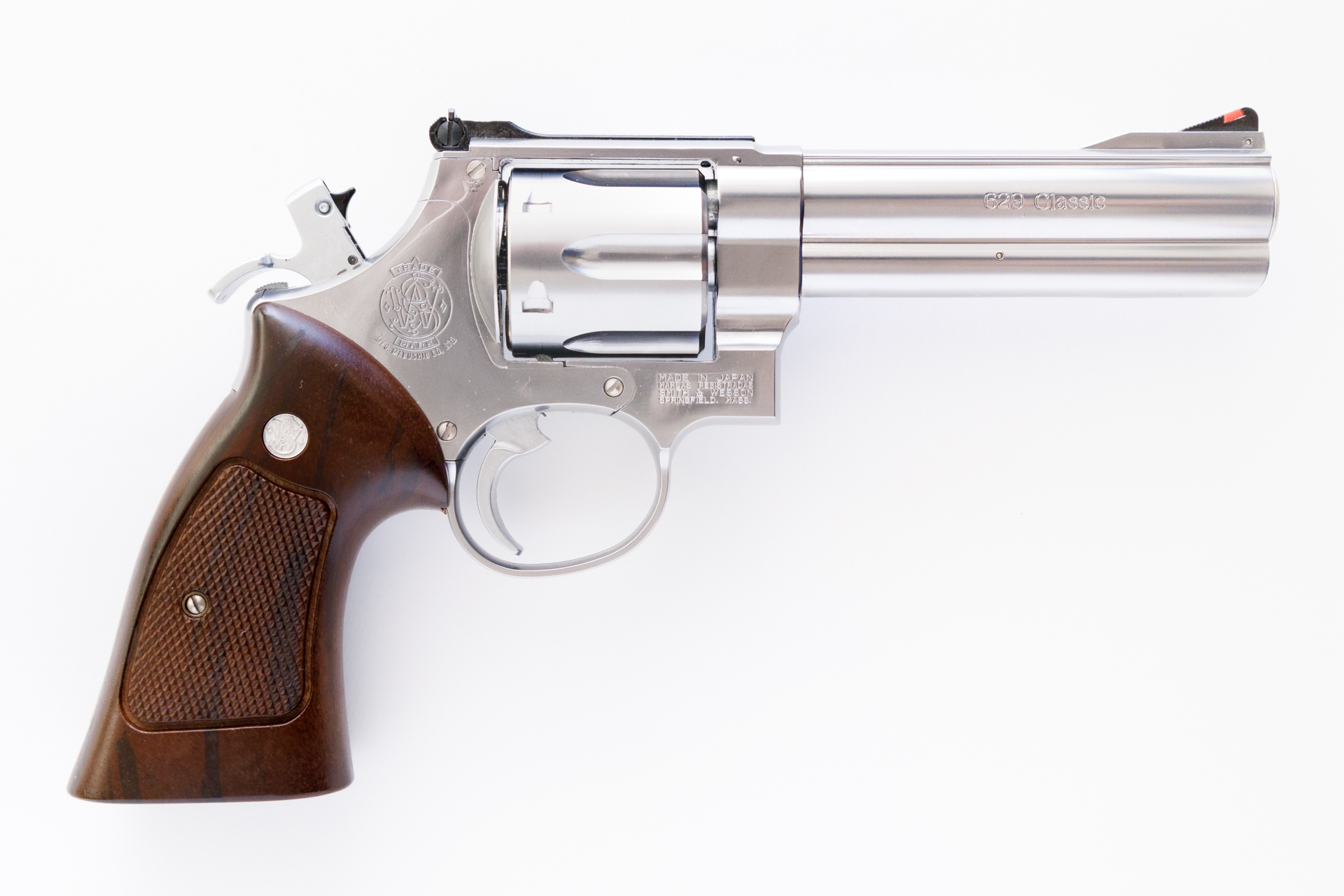

フォトギャラリー

画像をクリックすると拡大表示します。

Youtube 動画

Youtube での動画配信を開始しました。

www.youtube.com
